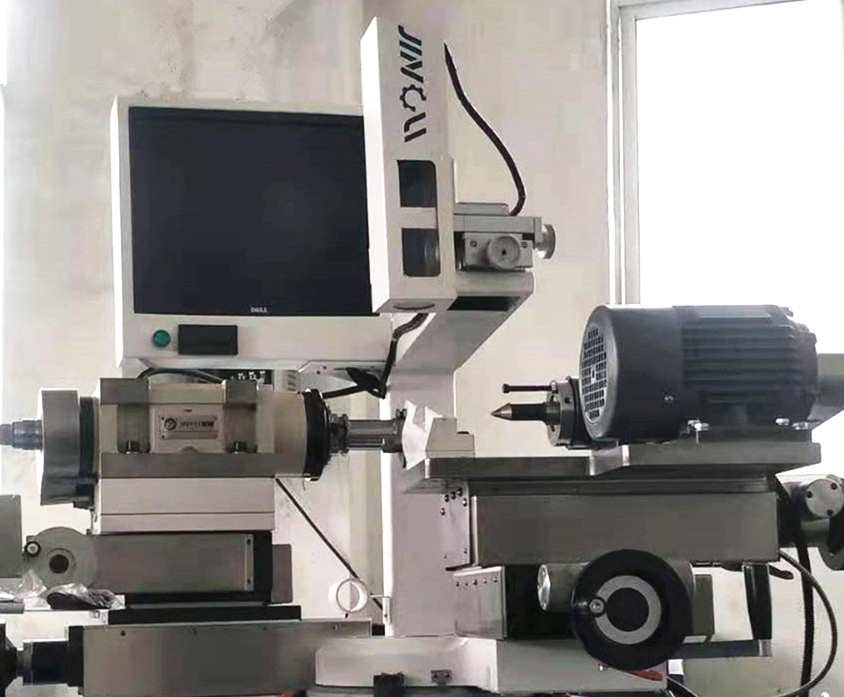

金剛石滾輪修整機DMS-B
該機床具備以下特點：
1、修整砂輪軸為NT40-2動力頭，增加修整砂輪軸的剛性。BT40內孔精度：0.005。BT40加長砂輪桿。
2、修整砂輪軸前后進刀方向加數顯尺進行精確調整。
3、四個直線進給軸換為螺距3mm精密絲桿。
4、被修滾輪的位置通過十字滑臺進給（重新設計X-Y滑臺組總成）。在滾輪十字滑臺的兩個方向加裝進給微小進給裝置并安裝數顯尺進行精確調整。
5、被修滾輪主軸為外徑100，內孔莫氏4號主軸總成。內孔精度：0.003。
6、手動旋轉軸安裝NSK高精度圓錐滾子軸承，保證轉臺的回轉精度0.005mm。同時添加了圓形編碼器。
7、被修滾輪軸為兩頂尖形式裝夾，尾座頂尖為莫氏2號。尾座頂尖在旋轉75度時不能與修整砂輪軸干涉。
8、被修滾輪軸為兩頂尖間距120mm。精度：上母線：0.005mm，側母線：0.005mm

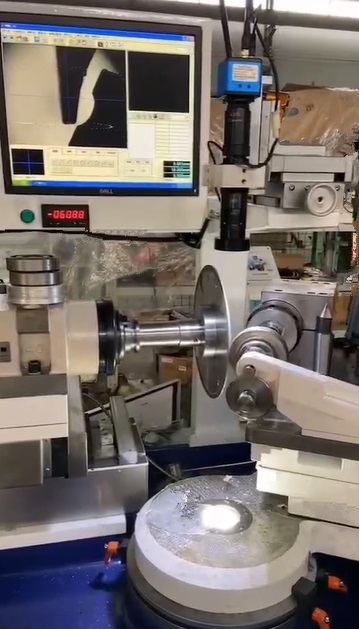

金剛石滾輪修整機是利用被修砂輪和修整砂輪的材質的不同和轉速差的原理，來實現被修砂輪的形狀修整的。機器本身可以對金剛石砂輪、CBN砂輪進行簡單且高效的修整，可以修整平面、角度、以及成型砂輪。
該機床將修整砂輪和被修砂輪分別裝在兩組精密進給十字滑臺總成上（滾輪X-Y滑臺組總成與X’-Y’修正滑臺組總成）。并且在滾輪十字滑臺加裝進給微小進給裝置，可以對被修滾輪的位置進行精確調整。
|
型號 |
DMS-B |
|
金剛石/CBN砂輪主軸錐度 |
HSK50E-M10*1.25/客戶定制 |
|
金剛石/CBN砂輪較大直徑 |
φ250mm |
|
金剛石/CBN砂輪較小直徑 |
φ60mm |
|
金剛石/CBN砂輪較大厚度 |
25mm |
|
金剛石/CBN砂輪孔徑 |
Φ20/31.75mm |
|
金剛石/CBN砂輪速度 |
720轉/分 |
|
金剛石/CBN砂輪電機功率 |
1100W |
|
金剛石/CBN砂輪左右行程 |
120mm |
|
金剛石/CBN砂輪前后行程 |
125mm |
|
修整砂輪（SIC）規格 |
φ180*10*φ31.75mm |
|
修整砂輪（SIC）速度 |
10-3000轉/分 |
|
修整砂輪（SIC）左右擺動次數 |
50次 |
|
修整砂輪（SIC）左右擺動距離 |
0-50mm |
|
修整砂輪（SIC）電機功率 |
750w |
|
左右擺動電機功率 |
15W |
|
修整砂輪角度手動選擇角度 |
±90° |
|
CCD放大倍數 |
15-80倍 |
|
電壓 |
三相 380V/50Hz |
|
長*寬*高 |
1260*1450*1680mm |
|
設備毛重 |
1T |
